CNC Kitchen Cabinet Door Porte de production Ligne de production





1, dans l'industrie du travail du bois, le centre d'usinage des changements d'outils linéaires est largement utilisé. Il peut être utilisé pour la sculpture et la coupe précises des meubles, des portes, des fenêtres et d'autres produits, améliorant considérablement la qualité des produits et l'efficacité de la production. Les applications spécifiques comprennent la fabrication de meubles en panneau et de panneaux de porte d'armoire, tels que les rainures, la sculpture, la coupe et la préparation des matériaux.

2, dans l'industrie des cadeaux d'artisanat, le centre d'usinage des changeurs d'outils linéaires est utilisé pour divers processus de sculpture d'ombre et de sculpture en relief.

3, dans l'industrie de la publicité, le centre d'usinage de changeur d'outils linéaires est également applicable. Il peut être utilisé pour la production de panneaux publicitaires, de signalisation, de coupe acrylique et de thermoformage, ainsi que divers autres matériaux publicitaires et produits décoratifs.







1, le lit entier est soudé à tube carré à parois épaisses et tempérée par une structure en acier, qui a une forte rigidité et aucune distorsion.

2, système de contrôle avancé, broche de changeur d'outils automatique, roulements de broche pour les roulements en céramique de haute précision, faible bruit, longue durée de vie.

3, Machine Control Interface Design Humane, Fell-Style, l'opérateur avec une formation simple peut être des poteaux, pas de travailleurs qualifiés.

4, système de lubrification automatique parfait pour prolonger la durée de vie de la machine.

5, trois axes adoptent le guide de la doublure carrée pour assurer la haute précision de la machine et résister à de grandes charges.

6, l'axe y est entraîné par des moteurs doubles pour assurer une course en douceur.

7, le fil électrique adopte un câble blindé haut flexible allemand.

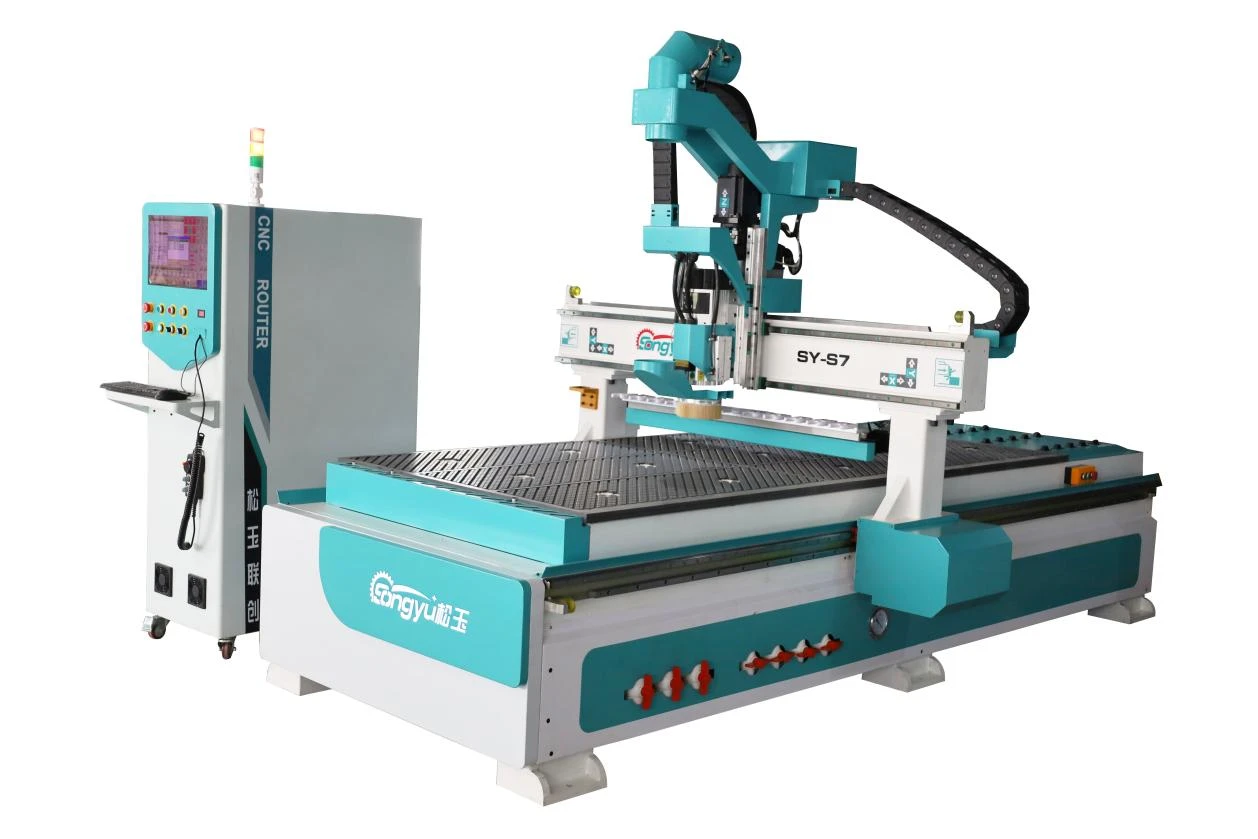

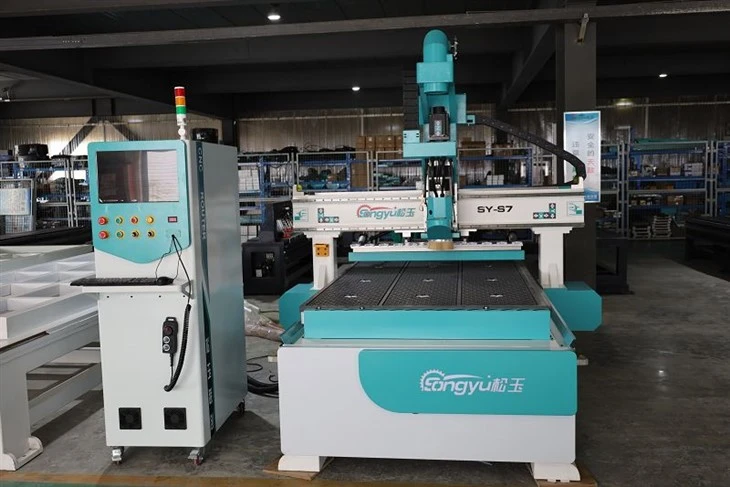

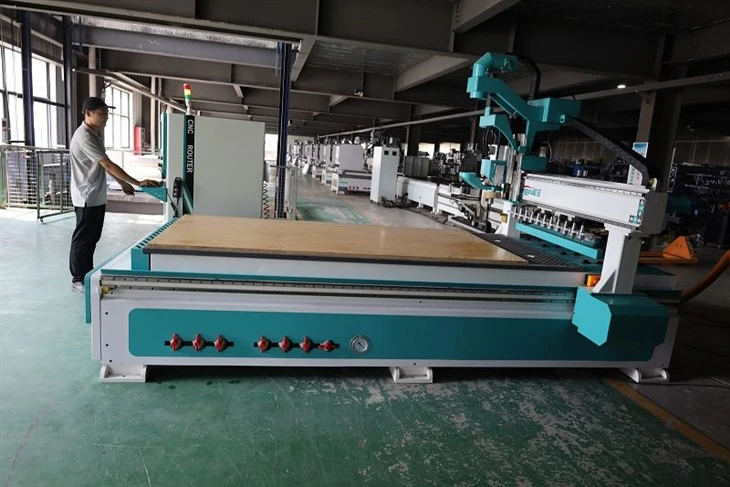

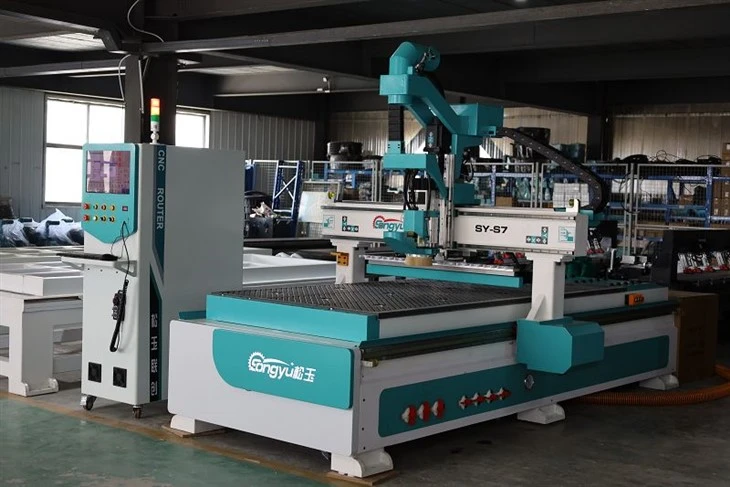

Modèle	Doublure ATC CNC
Zone de travail (x / y / z)	1250 * 2800 * 300 mm
Table de travail	Table à vide avec 7,5 kW
Vitesse de fonctionnement maximale	6000 mm / min
Vitesse de gravure maximale	2500 mm / min (vitesse de gravure maximale)
Exactitude de repositionnement	± 0,05 mm
Instructions de gravure	Code G
Tension de fonctionnement	380 V / 50Hz
Vitesse de broche	6000-24000 tr / min / min
Méthode de réparation des panneaux	Aspiration sous vide
Méthode de transmission	Entraînement à engrenage hélicoïdal avec pas de 1,5 m, vis de plomb à axe z
Piste	Taiwan High-Précision X / Z / Y 25 carrés ferroviaire





Méthode de fonctionnement	Motor de 1,5 kW AC
Réducteur	Réducteur d'équipement importé
Drive de fréquence variable	Drive de fréquence variable de 11 kW
Système d'entraînement	Servoma
Système de contrôle	Système Bao Yuan
Broche	Spind de changement d'outils refroidi par air 9KW
Diamètre maximal du support d'outil	Φ12,7 mm
Contre-structure	Surface de travail d'aspiration à vide à couche unique
Fonction de localisation	Cylindre de positionnement standard
Pompe à vide	Pompe à vide de 7,5 kW
Accessoires inclus	Clés, outils de coupe et pinces
Chaîne de traînée de câble	Chaîne de câbles anti-ingérence flex
Armoire	Grande armoire anti-interférence
Lubrifier	Système de lubrification automatique

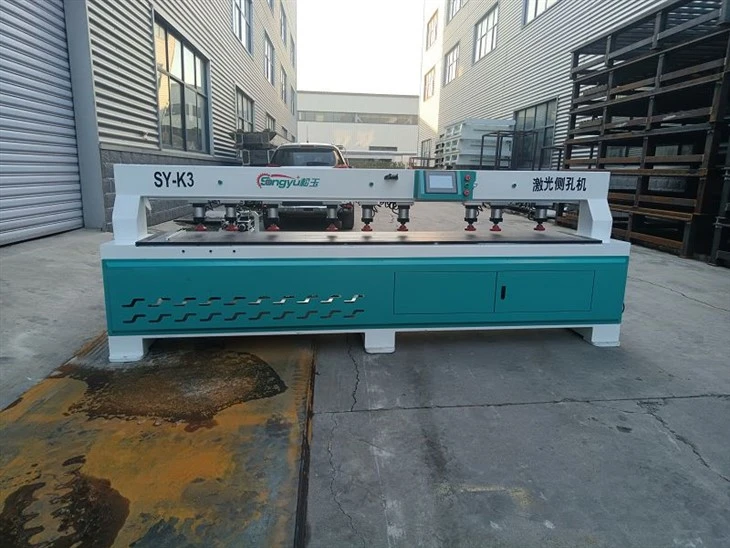

Machine à trou latéral









Caractéristiques et effets de la machine à trou latéral:

● Haute précision et stabilité: la machine à trou latéral adopte des sondes laser et des contrôleurs de mouvement pour assurer la précision et la stabilité du forage, adaptées au traitement de divers matériaux et de formes complexes, et répond aux exigences des clients.

● Facile à utiliser: la machine à trou latéral est facile à utiliser et ne nécessite pas de compétences professionnelles, ce qui le rend adapté à une utilisation dans des usines de traitement de mobilier de petites et moyennes.

● Multi fonction: différentes machines à trous latérales ont plusieurs fonctions et peuvent être utilisées pour terminer divers processus d'usinage, tels que le forage, l'alésage, le taraudage, le chanfreinage, la coupe, etc.







Modèle	Machine à trou latéral
Zone de travail de l'axe X	2800 millimètre
Zone de travail de l'axe des y	60-100 mm
Structure de lit	Soudage de tube carré à parois épais
Vitesse de fonctionnement maximale	3000 mm / min
Exactitude de repositionnement	± 0. 05 mm
Commandes de gravure	Code G
Tension de fonctionnement	380 V / 50Hz
Vitesse de broche	6000-18000 tr / min / min
Méthode de fixation de feuille	Fixation du cylindre
Système d'entraînement	Axe x avec entraînement en vitesse hélicoïdal de 1,5 m, axe y avec cylindre
Rails	Rails de haute précision de 25 schéma
Mode de fonctionnement	Servomoteur autoproclamé x750W, Y-Axe 400W
Réducteur	Réducteur
Système d'entraînement	Servo auto-fourni
Système de contrôle	Système de contrôle auto-développé
Arbre principal	Broche refroidie par air de 2,2 kW
Sonde	Banner USA sonde
Structure de table	table en polyester monocouche
Fonction de positionnement	dispositif de positionnement standard
Accessoires	clés, outils de coupe, collets, etc.
Chaîne de traînée de câble	câble anti-ingérence à haute flexion
Armoire de commande	armoire de contrôle anti-interférence
Lubrification	système de lubrification manuelle





Machine à bandes de bord









PRE MISILING - COLLE POT - PRESSION PASSAGE - Double couleur non nettoyant pot de colle + Machine de colle à double couleur - Passage de pression - Alignement avant et arrière - Taulle rugueuse - Coupage fin - Suivi - Bord de grattage - Flexible Straming Edge - Polissage 1- Polissage 2- Ajustement de la précision numérique Ajustement de la précision numérique Electrony





Écran tactile: Taiwan Yonghong, pré-frappe, six roues de roue ajuster un grand, cinq petits, un revêtement en ajustement à six roues, bordure adhésive

Système de lubrification centralisé, double couleur sans collecte de colle, alignement avant et arrière, réparation rugueuse 1, réparation fine 2, grattage de bord, polissage

piste





1. Le principal écran tactile de l'industrie du travail du bois, avec une réponse rapide et sans contact accidentel.

2. Diamond Pré-frappeur enlève les marques d'ondulation et l'excès de fouilles de l'outil de coupe de bord en spirale sur la planche en bois, ce qui rend le bord de la planche plus étroitement attaché à la bande d'étanchéité des bords, se liant plus fermement et plus esthétique. Siège pré-frappe à commande pneumatique, plus précis et plus facile à utiliser.

3. 6- La liaison de la pression des roues est plus précise que la liaison à 4 roues, avec une ligne d'adhésif légèrement non glisser et une liaison fiable. Le placage en bois épais et mince peut être facilement appliqué, et le cylindre contrôle l'ouverture et la fermeture de la porte adhésive, assurant un volume adhésif stable et même une épaisseur. Le pot à double colle peut utiliser différentes couleurs de colle, sans nettoyage fréquent du pot de colle, améliorant l'efficacité.

4. Injection et maintenance d'huile planifiée automatiquement, plusieurs tuyaux d'huile connectés à des pièces mobiles clés pour la lubrification globale, réduisant l'usure de la machine et prolongeant la durée de vie de la machine.

5. La machine à colle de colle + à double couleur réduit le temps d'attente pour l'application de colle, améliore l'efficacité par rapport au sol ordinaire, réduit les coûts de temps et permet le remplacement de deux couleurs différentes de colle, ce qui entraîne des lignes de colle plus fines.

6. L'alignement unique, coupant les bandes de bord en excès aux deux extrémités de la planche, assure une pression d'air plus stable et l'alignement de la tête et de la queue assure une plus grande stabilité.

7. Contrôle manuel de réglage de l'outil d'écran numérique électronique, 0,1 mm précis, couteau à six lame R supprime les bandes de bord excédentaires pour former des coins arrondis, ce qui rend la coupe de bord plus esthétique.

8. Contrôle de réglage de l'outil d'écran numérique électronique manuel, un couteau précis de 0,1 mm, six lame R supprime les bandes de bord excédentaires pour former des coins arrondis, ce qui rend la coupe de bord plus esthétique.

9. Pisonnez la planche après le scellement des bords pour rendre les bords supérieurs et inférieurs du ruban adhésif plus lisse et plus beau. Frèrez avec précision les quatre coins de la bande de bord adhésive de la planche dans une forme d'arc r, augmentant l'apparence esthétique des coins de la pièce.







Modèle	HKJ-368EHF-PUR
Taille globale (l * w * h)	8500 * 970 * 1700 mm
Pression de travail	0,6 MPA
Puissance otal	22KW
Vitesse d'alimentation	18-22m / min
Levage électrique	0,37 kW
Épaisseur de panneau	10-60 mm
Longueur de feuille	Supérieur ou égal à 120 mm
Largeur du panneau	Supérieur ou égal à 60 mm (pointe 60 mm)
Épaisseur de bord	0,4-3 mm
